În calitate de furnizor de PCB pentru server AI, am avut parte de discuții despre detaliile esențiale ale PCB-urilor. O întrebare care apare adesea este: „Care este funcția planului de sol într-un PCB Server AI?” Ei bine, să pătrundem adânc în acest subiect.
În primul rând, pentru cei care nu sunt foarte familiarizați cu PCB-urile, un plan de masă este o zonă mare de cupru pe o placă de circuit imprimat care este conectată la masă electrică. Într-un PCB de server AI, acesta joacă mai multe roluri cruciale.
1. Împământare electrică și cale de întoarcere a semnalului
Funcția cea mai de bază a planului de masă este de a oferi o masă electrică stabilă. Într-un server AI, există nenumărate componente electronice care au nevoie de un punct de referință pentru semnalele lor electrice. Planul de sol acţionează ca această referinţă. Când un semnal este trimis de la o componentă la alta, are nevoie de o modalitate de a reveni la sursa sa. Planul de masă oferă o cale de rezistență scăzută pentru acest semnal de întoarcere.
Gândește-te la asta ca la o autostradă pentru electroni. Fără un plan de masă adecvat, semnalele de întoarcere ar putea dura trasee mai lungi și mai complicate prin PCB. Acest lucru poate duce la interferența semnalului, care este un mare nu - nu într-un server AI unde transferul de date de mare viteză este norma. Linii de date de mare viteză într-unPCB server AIbazați-vă pe o cale de întoarcere curată pentru a vă asigura că datele sunt transmise cu acuratețe și fără erori.
2. Reducerea zgomotului
Serverele AI sunt locuri zgomotoase, din punct de vedere electric. Există surse de alimentare care se pornesc și se opresc, semnale de înaltă frecvență care circulă și tot felul de interferențe electromagnetice (EMI). Planul de masă acționează ca un scut împotriva acestui zgomot.
Ajută la absorbția și disiparea zgomotului electric nedorit. De exemplu, atunci când o componentă generează o creștere bruscă a zgomotului electric, planul de masă poate absorbi rapid acea energie suplimentară și poate împiedica răspândirea ei în alte părți ale PCB. Acest lucru este deosebit de important într-un server AI, unde componentele sensibile precum procesoarele și modulele de memorie pot fi ușor afectate de zgomot. Un mediu zgomotos poate duce la coruperea datelor, blocări ale sistemului și performanță redusă.
3. Distribuția și decuplarea energiei
Într-un PCB de server AI, puterea trebuie distribuită uniform între toate componentele. Planul de sol joacă un rol în acest proces de distribuție a puterii. Funcționează împreună cu planurile de alimentare de pe PCB pentru a se asigura că tensiunea furnizată fiecărei componente este stabilă.
Decuplarea este un alt aspect important. Condensatorii sunt adesea plasați între planurile de putere și de masă. Acești condensatori acționează ca mici unități de stocare a energiei. Când o componentă solicită brusc o explozie de putere, condensatorii o pot furniza rapid, iar planul de masă ajută la menținerea echilibrului. Acest lucru previne căderile de tensiune și asigură că componentele primesc o sursă de alimentare constantă.
4. Managementul termic
Căldura este o problemă majoră în serverele AI. Cu procesoare puternice și mai multe componente de înaltă performanță care funcționează la înclinație maximă, PCB-ul poate deveni extrem de fierbinte. Planul de sol poate ajuta la managementul termic.
Cuprul este un bun conductor de căldură. Suprafața mare a planului de masă poate acționa ca un radiator, absorbind căldura de la componente și răspândindu-o pe PCB. Acest lucru ajută la prevenirea formării punctelor fierbinți, care pot deteriora componentele. În unele cazuri, vias-ul poate fi utilizat pentru a conecta planul de masă la alte straturi ale PCB-ului, îmbunătățind și mai mult disiparea căldurii.
5. Suport mecanic
Credeți sau nu, planul de masă oferă și un anumit suport mecanic PCB. Zona mare de cupru adaugă rigiditate plăcii, făcând-o mai puțin probabil să se îndoaie sau să se deformeze în timpul producției, asamblarii sau utilizării normale. Acest lucru este important deoarece un PCB deformat poate cauza probleme cu plasarea componentelor și lipirea, ceea ce duce la probleme de fiabilitate.
Considerații de proiectare pentru planul de sol într-un PCB de server AI
Când proiectați un PCB pentru server AI, există câteva lucruri de reținut în ceea ce privește planul de sol.
Dimensiunea și forma planului de sol
Dimensiunea planului de sol ar trebui optimizată. Trebuie să fie suficient de mare pentru a oferi o cale de rezistență scăzută pentru semnalele de întoarcere și pentru a absorbi zgomotul, dar nu atât de mare încât să ocupe prea mult spațiu pe PCB. Contează și forma planului de sol. Ar trebui să fie continuu și fără goluri sau tăieturi mari, deoarece acestea pot perturba fluxul semnalelor de retur.
Straturi de plan de sol
Într-un PCB de server AI cu mai multe straturi, plasarea straturilor planului de sol este crucială. Acestea trebuie plasate aproape de straturile de semnal pentru a minimiza distanța pe care trebuie să o parcurgă semnalele de întoarcere. Acest lucru ajută la reducerea interferențelor semnalului.
Vias și cusătură
Vias sunt folosite pentru a conecta diferite straturi ale PCB. Când vine vorba de planul de masă, vias pot fi folosite pentru a conecta planurile de masă pe diferite straturi, creând un sistem de sol mai unificat. Canalele de cusătură sunt adesea plasate în jurul perimetrului PCB pentru a preveni scurgerea EMI.
PCB-uri specializate și avionul de sol

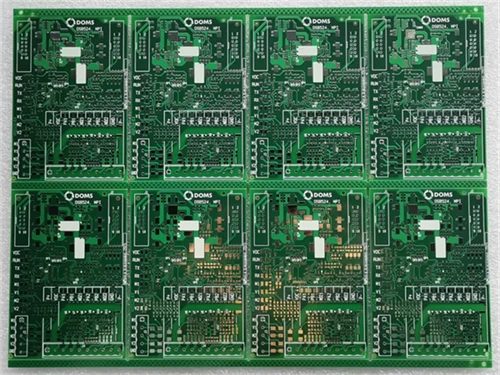

În lumea PCB-urilor AI Server, există și tipuri specializate, cum ar fiPCB de cupru greuşiHalogen - PCB fără halogen.
Într-un PCB cu cupru greu, cuprul mai gros utilizat în planul de masă își poate îmbunătăți conductibilitatea electrică și termică. Acest lucru este benefic pentru gestionarea aplicațiilor de mare putere în serverele AI. Grosimea crescută a cuprului poate îmbunătăți, de asemenea, rezistența mecanică a planului de masă și a PCB-ului general.
PCB-urile fără halogeni sunt mai ecologice. Planul de masă dintr-un PCB fără halogen încă mai servește aceleași funcții ca într-un PCB obișnuit, dar materialele folosite sunt diferite. Aceste materiale trebuie selectate cu atenție pentru a se asigura că au proprietățile electrice și termice potrivite, fără halogeni.
Concluzie
Planul de sol dintr-un PCB de server AI este ca eroul necunoscut. Îndeplinește o multitudine de funcții esențiale pentru buna funcționare a serverului. De la furnizarea unei legături electrice stabile și reducerea zgomotului până la distribuția energiei, gestionarea termică și suportul mecanic, este o parte critică a designului PCB.
Dacă sunteți în căutarea unor PCB-uri pentru servere AI de înaltă calitate, fie că este vorba despre un design standard sau unul specializat, cum ar fi un PCB cu cupru greu sau un PCB fără halogen, suntem aici pentru a vă ajuta. Avem expertiza și experiența pentru a proiecta și fabrica PCB-uri care îndeplinesc cerințele dumneavoastră specifice. Nu ezitați să ne contactați pentru o ofertă sau pentru a discuta mai detaliat despre proiectul dvs. Să lucrăm împreună pentru a construi cele mai bune PCB-uri pentru servere AI pentru nevoile dumneavoastră.
