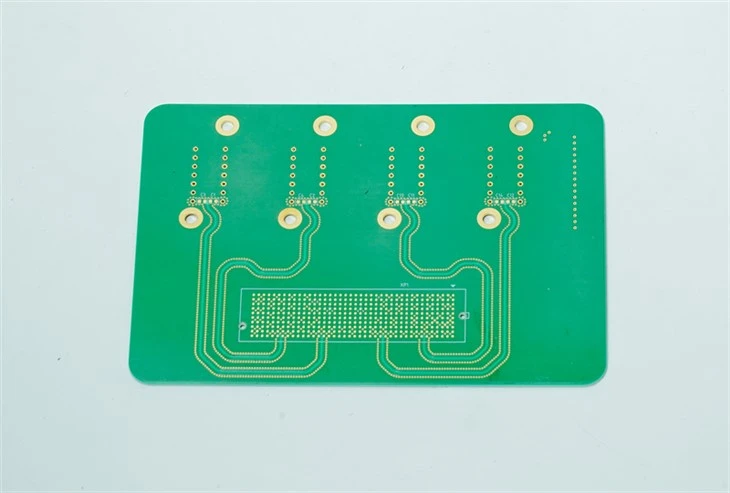

PCB dielectric hibrid

Un Hybrid Stackup High - PCB de frecvență este un tip specializat de placă de circuit imprimat cu strat multi -. Caracteristica sa definitorie este integrarea diferitelor materiale de substrat (laminat) cu proprietăți dielectrice distincte într -o singură structură PCB. În mod obișnuit, combină pierderi scăzute -, materiale de performanță ridicate - (cum ar fi seria Rogers ro4000, seria RF Taconic sau PTFE - materiale bazate pe - frecvență/rf. Frecvență scăzută -, semnal digital, putere și straturi de control.
Acest proiect hibrid își propune să optimizeze atât performanța, cât și costurile: ridicate - urmele de semnal de frecvență utilizează materiale specializate pentru a asigura integritatea semnalului și pierderea minimă, în timp ce secțiunile mai puțin critice folosesc materialul FR4 mai economic. PCB -urile hibride sunt utilizate pe scară largă în aplicații de frecvență High -, cum ar fi stațiile de bază de comunicare, comunicarea prin satelit, sistemele radar, echipamente de rețea cu viteză ridicată și instrumente de testare avansate.

Trimite anchetă

Caracteristicile produsului

1. Performanță electrică optimizată
Căile de semnal HF utilizează materiale cu factor de disipare scăzut (DF) și constantă dielectrică stabilă (DK), reducând semnificativ atenuarea și denaturarea semnalului.

2. Cost - eficacitate
Utilizează materiale HF costisitoare numai în zonele de frecvență critice - și FR4 economic în altă parte, reducând eficient costurile generale de fabricație.

3. Flexibilitatea proiectării
Permite inginerilor să selecteze cel mai potrivit material pentru diferite straturi pe baza frecvenței semnalului, a puterii și a criticității.

4. Managementul termic
Unele materiale HF oferă o conductivitate termică mai bună, ajutând la disiparea căldurii în zonele de alimentare.

5. Forța mecanică și fiabilitatea
FR4 oferă o rezistență mecanică bună și rigiditate, susținând stabilitatea structurală a întregii plăci.

6. Proces complex de fabricație
Structura hibridă crește complexitatea producției, necesitând procese speciale de laminare, tehnici de foraj (de exemplu, foraj laser) și control de gravură pentru a asigura lipirea fiabilă și interconectarea (de exemplu, PTH prin fiabilitate) între diferite interfețe materiale. Aceasta este provocarea sa principală.

7. Considerații de compatibilitate materială
Diferite materiale pot avea coeficienți diferiți de expansiune termică (CTE) și rate de absorbție a umidității, necesitând o atenție atentă în timpul proiectării și fabricației pentru a preveni delaminarea, deformarea sau defecțiunea interconectării.

8. Precizia controlului impedanței
Necesită un control de impedanță extrem de precis pe straturile HF, bazându -se pe DK material stabil și un control strict al procesului.
