În domeniul electronicii, PCB-urile ceramice au câștigat o tracțiune semnificativă datorită conductivității termice excepționale, izolației electrice ridicate și proprietăților mecanice excelente. În calitate de furnizor dedicat de PCB-uri ceramice, am asistat direct la creșterea cererii de PCB-uri cu fiabilitate sporită. În această postare pe blog, voi împărtăși câteva strategii cheie pentru a îmbunătăți fiabilitatea PCB-urilor ceramice, care sunt cruciale pentru diverse aplicații, cum ar fi LED-uri de mare putere, module de putere și electronice aerospațiale.
Selectia materialelor
Baza unui PCB ceramic fiabil constă în alegerea materialelor. Alumina este unul dintre cele mai frecvent utilizate materiale ceramice în fabricarea PCB-ului datorită costului său relativ scăzut, rezistenței mecanice bune și conductivității termice moderate. NoastrePCB ceramică cu aluminăoferă o soluție rentabilă pentru multe aplicații. Pentru aplicațiile care necesită performanțe termice mai mari, nitrura de aluminiu (AlN) este o alegere mai bună. AlN are o conductivitate termică mult mai mare decât alumina, ceea ce îl face ideal pentru dispozitivele de mare putere care generează o cantitate mare de căldură.
Un alt aspect important este stratul metalic de pe substratul ceramic. Cuprul este o alegere populară pentru stratul de metal datorită conductivității sale electrice ridicate. Cu toate acestea, aderența dintre stratul de cupru și substratul ceramic este crucială. Folosind tehnici adecvate de tratare a suprafeței și procese de metalizare, putem spori rezistența de aderență, reducând riscul de delaminare în timpul ciclului termic sau al solicitărilor mecanice.
Optimizarea designului
Proiectarea corectă este esențială pentru îmbunătățirea fiabilității PCB-urilor ceramice. Managementul termic este un aspect cheie. Proiectanții ar trebui să se asigure că există suficiente conducte termice pentru a transfera eficient căldura de la componente la radiatorul. Căile termice sunt găuri mici umplute cu metal care oferă o cale de rezistență scăzută pentru fluxul de căldură. Prin creșterea densității căilor termice în zonele generatoare de căldură ridicată, putem îmbunătăți semnificativ performanța termică a PCB-ului.
În plus, aspectul componentelor de pe PCB poate afecta și fiabilitatea acestuia. Componentele trebuie amplasate într-un mod care să minimizeze distanța dintre componentele generatoare de căldură și radiatorul. Mai mult, este necesară o distanță adecvată între componente pentru a evita supraaglomerarea, care poate duce la o slabă disipare a căldurii și interferențe electrice.
Dirijarea urmelor este un alt factor critic de proiectare. Urmele trebuie proiectate cu lățimea și distanța corespunzătoare pentru a asigura o rezistență scăzută și pentru a preveni scurtcircuitele. Pentru aplicațiile de înaltă frecvență, potrivirea impedanței urmelor este esențială pentru a minimiza pierderea și reflectarea semnalului. Luând în considerare cu atenție aceste aspecte de design, putem îmbunătăți performanța electrică și fiabilitatea PCB-ului ceramic.
Controlul procesului de fabricație
Procesul de fabricație are un impact direct asupra fiabilității PCB-urilor ceramice. La unitatea noastră de producție, implementăm măsuri stricte de control al procesului pentru a asigura calitatea fiecărui PCB. Procesul de fabricare a substratului ceramic implică mai multe etape, inclusiv prepararea pulberii, formarea și sinterizarea. Controlul precis al acestor pași este necesar pentru a obține un substrat ceramic cu densitate și proprietăți uniforme.
În timpul procesului de metalizare, care depune stratul de metal pe substratul ceramic, folosim tehnici avansate precum procesele cu film gros și subțire. Aceste procese necesită un control precis al parametrilor precum temperatura, presiunea și viteza de depunere. Prin menținerea unui control strict asupra acestor parametri, putem asigura un strat de metal de înaltă calitate, cu o bună aderență și conductivitate electrică.
De asemenea, forarea și placarea căilor de cale trebuie controlate cu atenție. Diametrul și adâncimea canalelor trebuie să fie consecvente, iar placarea din interiorul căilor trebuie să fie uniformă pentru a asigura o conexiune electrică fiabilă. Folosim sisteme automate de inspecție pentru a detecta orice defecte ale canalelor, cum ar fi placarea incompletă sau găurile blocate, și luăm măsuri corective imediat.
Testare și asigurare a calității
Testarea este o parte importantă a asigurării fiabilității PCB-urilor ceramice. Efectuăm o serie de teste pe fiecare PCB înainte de a fi livrat către client. Testul de ciclism termic este unul dintre cele mai frecvente teste. În acest test, PCB este supus mai multor cicluri de încălzire și răcire pentru a simula condițiile de funcționare din lumea reală. Prin monitorizarea performanței electrice și a integrității fizice a PCB-ului în timpul ciclării termice, putem detecta orice probleme potențiale, cum ar fi delaminarea sau fisurarea.
Un alt test important este testul de stres mecanic. PCB-ul este supus la diferite forțe mecanice, cum ar fi îndoirea și vibrațiile, pentru a-și evalua fiabilitatea mecanică. De asemenea, efectuăm teste electrice, inclusiv test de continuitate, test de rezistență a izolației și test de rezistență dielectrică, pentru a ne asigura că performanța electrică a PCB îndeplinește specificațiile.
Pe lângă aceste teste, implementăm și un sistem cuprinzător de asigurare a calității. Acest sistem include inspecția în proces la fiecare pas de fabricație, precum și inspecția finală înainte de expediere. Respectând standarde stricte de calitate, ne putem asigura că numai PCB-uri ceramice de înaltă calitate și fiabile sunt livrate clienților noștri.
Tehnologii avansate
Explorăm și adoptăm în mod constant tehnologii avansate pentru a îmbunătăți și mai mult fiabilitatea PCB-urilor ceramice. O astfel de tehnologie este substratul de ambalare ceramică 3D. NoastreSubstrat de ambalare ceramică 3Doferă o soluție mai compactă și mai eficientă pentru ambalarea componentelor electronice. Prin utilizarea structurilor 3D, putem integra mai multe componente într-un spațiu mai mic, reducând dimensiunea totală a dispozitivului, îmbunătățind în același timp performanța și fiabilitatea acestuia.

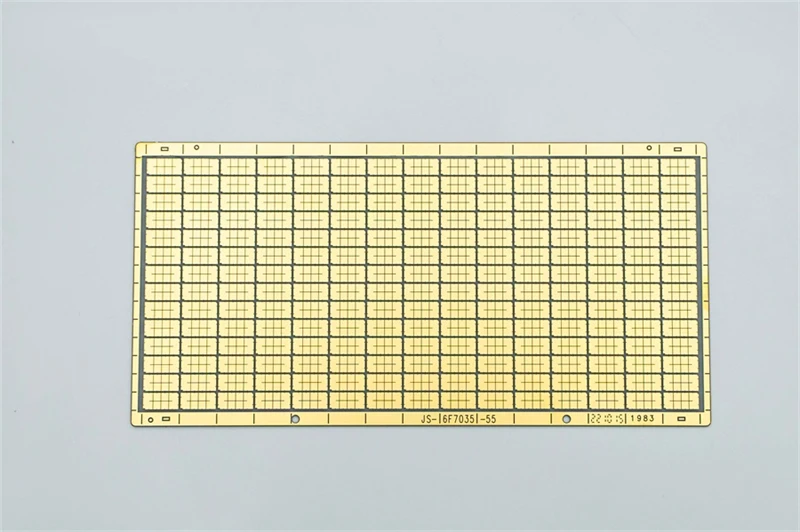

Submounturile din ceramică cu LED-uri planare sunt un alt domeniu în care facem progrese semnificative. NoastreSubmount din ceramică cu LED-uri planareoferă un management termic excelent pentru LED-urile de mare putere. Structura plană permite o mai bună disipare a căldurii, prelungind durata de viață a LED-urilor și îmbunătățind fiabilitatea acestora.
Colaborarea cu clienții
Considerăm că o colaborare strânsă cu clienții noștri este esențială pentru îmbunătățirea fiabilității PCB-urilor ceramice. Înțelegând cerințele specifice și scenariile de aplicare ale clienților noștri, putem oferi soluții personalizate. Lucrăm îndeaproape cu clienții noștri de la etapa de proiectare până la producția finală, oferind suport tehnic și consiliere pentru optimizarea procesului de proiectare și fabricație.
De asemenea, încurajăm clienții noștri să ofere feedback cu privire la performanța PCB-urilor noastre. Prin colectarea și analizarea feedback-ului clienților, putem identifica domeniile de îmbunătățire și luăm măsuri proactive pentru a spori fiabilitatea produselor noastre.
Concluzie
Îmbunătățirea fiabilității PCB-urilor ceramice este un proces cu mai multe fațete care implică selecția materialelor, optimizarea designului, controlul procesului de fabricație, testarea și adoptarea de tehnologii avansate. În calitate de furnizor de PCB ceramice, ne angajăm să oferim clienților noștri produse de înaltă calitate și fiabile. Îmbunătățindu-ne continuu procesele și tehnologiile și colaborând îndeaproape cu clienții noștri, putem îndeplini cerințele în continuă creștere ale industriei electronice.
Dacă sunteți interesat de PCB-urile noastre ceramice sau aveți întrebări despre îmbunătățirea fiabilității modelelor dvs. de PCB, vă așteptăm să ne contactați pentru achiziții și discuții suplimentare. Așteptăm cu nerăbdare să colaborăm cu dumneavoastră pentru a dezvolta soluții fiabile și inovatoare pentru PCB ceramice pentru aplicațiile dumneavoastră specifice.
Referințe
- „Substrate ceramice pentru ambalaj electronic” - O carte cuprinzătoare despre proprietățile și aplicațiile substraturilor ceramice în electronică.
- „Ingineria fiabilității și analiza riscurilor” - Acest manual oferă cunoștințe aprofundate despre principiile și metodele de inginerie a fiabilității, care sunt aplicabile pentru proiectarea și fabricarea PCB-urilor ceramice.
- Rapoartele de cercetare din industrie privind dezvoltarea și tendințele PCB-urilor ceramice pe piața electronică.
