În calitate de furnizor de PCB-uri proeminente din cupru, înțeleg importanța critică a rezistenței chimice a acestor plăci. PCB-urile proeminente din cupru sunt utilizate pe scară largă în diverse industrii, iar capacitatea lor de a rezista la expunerea la substanțe chimice le poate afecta semnificativ performanța și longevitatea. În acest blog, voi împărtăși câteva strategii eficiente despre cum să îmbunătățim rezistența chimică a PCB-urilor proeminente din cupru.
Înțelegerea importanței rezistenței chimice
Înainte de a explora metodele de îmbunătățire a rezistenței chimice, este esențial să înțelegem de ce contează. PCB-urile de cupru proeminente sunt adesea expuse la o gamă largă de substanțe chimice în timpul producției, asamblarii și în mediile lor de utilizare finală. Aceste substanțe chimice pot include agenți de curățare, fluxuri, substanțe chimice de lipit și poluanți de mediu. Dacă PCB-ul nu are o rezistență chimică suficientă, poate duce la coroziunea urmelor de cupru, delaminarea straturilor și degradarea materialelor izolatoare. Acest lucru, la rândul său, poate cauza defecțiuni electrice, performanță redusă și, în cele din urmă, o durată de viață mai scurtă a PCB-ului.
Selectarea materialelor de bază potrivite
Unul dintre pașii fundamentali în îmbunătățirea rezistenței chimice a PCB-urilor de cupru proeminente este selectarea materialelor de bază adecvate. Materialul substratului, folia de cupru și masca de lipit joacă toate un rol crucial în determinarea rezistenței chimice a plăcii.
Material de substrat
Substratul este fundația PCB-ului. Materiale precum FR - 4 sunt utilizate în mod obișnuit datorită proprietăților lor mecanice și electrice bune. Cu toate acestea, pentru aplicațiile în care este necesară rezistență chimică ridicată, pot fi luate în considerare materiale mai avansate. De exemplu, substraturile poliimide oferă o rezistență chimică excelentă, în special la solvenți și acizi. Ele pot rezista la medii chimice dure și sunt potrivite pentru aplicații în industria aerospațială și auto.
Folie de cupru
Calitatea și tipul foliei de cupru utilizate afectează și rezistența chimică. Foliile de cupru de înaltă puritate sunt în general mai rezistente la coroziune. În plus, unele folii de cupru sunt tratate cu acoperiri anticorozive, care le pot spori și mai mult rezistența chimică. De exemplu, foliile de cupru cu un strat subțire de placare cu nichel - aur pot oferi o protecție mai bună împotriva atacurilor chimice.
Masca de lipit
Masca de lipit este un strat protector aplicat pe PCB pentru a preveni lipirea să adere la zonele nedorite. De asemenea, joacă un rol în protejarea urmelor de cupru de expunerea chimică. Atunci când alegeți o mască de lipit, căutați una cu rezistență chimică ridicată. Măștile de lipit pe bază de epoxid sunt utilizate în mod obișnuit, dar pentru aplicații mai solicitante, măștile de lipit pe bază de silicon sau fluoropolimeri pot fi o alegere mai bună. Aceste materiale oferă rezistență superioară la o gamă mai largă de substanțe chimice.
Tratarea suprafeței
Tratarea suprafeței este un alt aspect important al îmbunătățirii rezistenței chimice a PCB-urilor proeminente din cupru. Există mai multe metode de tratare a suprafețelor disponibile, fiecare cu propriile avantaje și dezavantaje.
Nivelare prin lipire cu aer cald (HASL)
HASL este o metodă tradițională de tratare a suprafeței în care PCB-ul este scufundat într-o baie de lipit topit și apoi trecut prin cuțite de aer cald pentru a îndepărta excesul de lipit. În timp ce HASL oferă o bună lipibilitate, rezistența sa chimică poate fi limitată. Stratul de lipit poate fi susceptibil la coroziune, în special în medii cu umiditate ridicată sau expunere la anumite substanțe chimice.
Aur cu imersie de nichel electroless (ENIG)
ENIG este un tratament de suprafață popular pentru PCB-uri de ultimă generație. Constă în depunerea unui strat de nichel pe suprafața de cupru, urmat de un strat subțire de aur. Stratul de nichel acționează ca o barieră împotriva atacului chimic, în timp ce stratul de aur oferă o lipire excelentă și rezistență la coroziune. ENIG este foarte rezistent la o gamă largă de substanțe chimice, inclusiv acizi, baze și solvenți. Este folosit în mod obișnuit în aplicații precumPCB server AIşiPlacă de circuit ultra-subțireunde sunt necesare fiabilitate ridicată și rezistență chimică.
Argint de imersie
Argintul prin imersie este o metodă de tratare a suprafețelor relativ nouă. Aceasta presupune depunerea unui strat subțire de argint pe suprafața de cupru. Argintul are o bună conductivitate electrică și lipit și oferă, de asemenea, rezistență chimică moderată. Cu toate acestea, poate fi mai susceptibil la deteriorare în medii cu compuși care conțin sulf.
Considerații de proiectare
Designul PCB-ului de cupru proeminent poate avea, de asemenea, un impact asupra rezistenței sale chimice. Iată câteva considerații de design de care trebuie să țineți cont:
Lățimea și spațierea traseului
Urmele mai largi sunt în general mai rezistente la atacul chimic decât cele mai înguste. Acest lucru se datorează faptului că o urmă mai largă are o suprafață mai mare, care poate rezista mai bine la efectele corozive ale substanțelor chimice. În plus, distanța adecvată a urmelor este importantă pentru a preveni migrarea chimică între urme. Un spațiu suficient între urme poate reduce riscul de scurtcircuite cauzate de reziduuri chimice.
Prin Design
Vias sunt găuri în PCB care permit conexiuni electrice între diferite straturi. Designul vias poate afecta rezistența chimică. De exemplu, canalele umplute pot împiedica substanțele chimice să intre în găuri și să provoace coroziune în interiorul plăcii. Vias cu o grosime adecvată de placare poate oferi, de asemenea, o protecție mai bună împotriva atacului chimic.
Plasarea componentelor
Amplasarea componentelor pe PCB poate afecta rezistența chimică a acestuia. Componentele trebuie amplasate într-un mod care să permită o curățare ușoară și să reducă probabilitatea acumulării de substanțe chimice. Evitați plasarea componentelor prea aproape una de cealaltă, deoarece acest lucru poate crea zone în care substanțele chimice pot rămâne prinse.
Optimizarea procesului de fabricație
Procesul de fabricație al PCB-urilor proeminente din cupru poate fi, de asemenea, optimizat pentru a îmbunătăți rezistența chimică.
Procese de curățare
Curățarea corectă este crucială pentru a elimina orice reziduuri chimice de pe PCB în timpul producției. După fiecare etapă de fabricație, cum ar fi gravarea, placarea și lipirea, PCB-ul trebuie curățat temeinic. Utilizarea agenților de curățare de înaltă calitate și a metodelor de curățare adecvate poate asigura eliminarea tuturor reziduurilor chimice, reducând riscul de coroziune.
Coacerea și întărirea
Procesele de coacere și întărire sunt importante pentru formarea corectă a măștii de lipit și a altor straturi de protecție. Aceste procese ajută la întărirea materialelor și la îmbunătățirea rezistenței lor chimice. Asigurați-vă că urmați parametrii de coacere și întărire recomandați pentru a asigura cele mai bune rezultate.
Testare și control al calității
În cele din urmă, testarea și controlul calității sunt esențiale pentru a se asigura că PCB-urile de cupru proeminente îndeplinesc standardele de rezistență chimică cerute.
Testarea rezistenței chimice
Există mai multe metode de testare a rezistenței chimice a PCB-urilor. O metodă comună este scufundarea PCB-ului într-o soluție chimică specifică pentru o anumită perioadă de timp și apoi evaluarea aspectului și performanței acestuia. De exemplu, PCB-ul poate fi testat pentru modificări de culoare, delaminare sau proprietăți electrice.
Verificări de control al calității
Implementarea unor controale stricte de control al calității pe tot parcursul procesului de fabricație poate ajuta la identificarea și corectarea oricăror probleme care pot afecta rezistența chimică. Acestea pot include inspecții vizuale, teste electrice și analize chimice.
În concluzie, îmbunătățirea rezistenței chimice a PCB-urilor proeminente din cupru necesită o abordare cuprinzătoare care include selecția materialului, tratarea suprafeței, considerente de proiectare, optimizarea procesului de fabricație și testare. Urmând aceste strategii, putem produce PCB-uri proeminente din cupru care sunt foarte rezistente la atacul chimic și pot satisface cerințele diferitelor aplicații.

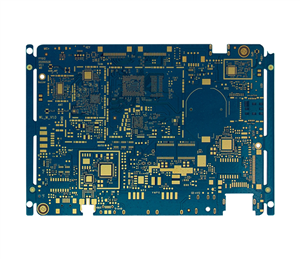

Dacă sunteți interesat să achiziționați PCB-uri de cupru proeminente de înaltă calitate, cu rezistență chimică excelentă, vă invităm să ne contactați pentru discuții suplimentare. Echipa noastră de experți vă poate oferi informații detaliate și soluții personalizate pentru a răspunde cerințelor dumneavoastră specifice. Fie că aveți nevoie de PCB-uri pentruPCB server AI,Placă de circuit ultra-subțire, sauPlaca de circuite HDIaplicații, suntem aici pentru a vă ajuta.
Referințe
- „Tehnologia plăcilor de circuite imprimate” de Clyde F. Coombs Jr.
- „Manual de tehnologie de fabricație a plăcilor de circuite imprimate” de CP Wong.
- Standarde și linii directoare ale industriei legate de fabricarea PCB-urilor și rezistența chimică.
