Hei acolo! În calitate de furnizor de plăci de circuite HDI, am văzut direct cât de esențial este să aveți o documentație precisă și detaliată pentru aceste componente de înaltă tehnologie. În acest blog, voi împărtăși câteva sfaturi despre cum să creați documentație de top pentru plăcile de circuite HDI.
Înțelegerea elementelor de bază ale plăcilor de circuite HDI
În primul rând, să trecem rapid peste ce sunt plăcile de circuite HDI. Plăcile de circuite HDI sau High - Density Interconnect sunt proiectate pentru a include o mulțime de funcționalități într-un spațiu mic. Ei folosesc microvias, vias oarbe și vias îngropate pentru a obține o densitate de cablare mai mare în comparație cu PCB-urile tradiționale. Acest lucru le face ideale pentru aplicațiile în care dimensiunea și performanța sunt esențiale, cum ar fi smartphone-urile, tabletele și alte dispozitive portabile.
De ce este importantă documentarea exactă
S-ar putea să vă întrebați: „De ce toată agitația legată de documentare?” Ei bine, documentația exactă este coloana vertebrală a oricărui proiect de succes care implică plăci de circuite HDI. Îi ajută pe toți membrii echipei, de la designeri și ingineri până la producători și personalul de control al calității, să înțeleagă specificațiile, cerințele și limitările plăcii.
De exemplu, dacă un producător nu are o documentație clară despre tipul de vias de utilizat sau despre distanța dintre urme, ar putea ajunge să facă o placă care nu funcționează conform intenției. Acest lucru poate duce la întârzieri costisitoare, reprelucrare și chiar defecțiuni ale produselor. Pe de altă parte, documentația detaliată asigură că toată lumea este pe aceeași pagină, ceea ce accelerează procesul de producție și îmbunătățește calitatea generală a produsului final.
Elemente cheie ale documentației plăcii de circuite HDI
1. Specificații de proiectare
Secțiunea specificații de proiectare este locul în care expuneți toate detaliile tehnice ale plăcii de circuite HDI. Acestea includ lucruri precum dimensiunea plăcii, stivuirea straturilor, lățimi și distanțe, prin dimensiuni și tipuri și materialele care vor fi utilizate.
De exemplu, trebuie să specificați numărul de straturi din tablă. O placă HDI poate avea de la 4 la 12 sau mai multe straturi, în funcție de complexitatea sa. De asemenea, trebuie să definiți stivuirea straturilor, care arată cum sunt aranjate și conectate diferitele straturi. Acest lucru este crucial pentru asigurarea integrității semnalului și distribuției corespunzătoare a energiei.
Când vine vorba de lățimi și distanțe ale urmei, trebuie să fii precis. Aceste valori sunt determinate de factori precum capacitatea de transport curent, cerințele de impedanță și spațiul disponibil pe placă. De exemplu, semnalele de mare viteză pot necesita urme mai largi și spații mai mari pentru a minimiza pierderea semnalului și diafonia.
2. Diagrame schematice
Diagramele schematice sunt ca planurile plăcii de circuite HDI. Ele arată cum sunt conectate toate componentele și cum circulă semnalele electrice prin placă. O schemă bună ar trebui să fie clară, ușor de citit și să includă toate detaliile necesare, cum ar fi valorile componentelor, numerele de piesă și conexiunile pin.
Atunci când creați o schemă, este important să utilizați simboluri standard și să urmați un aspect logic. Acest lucru face mai ușor pentru alți ingineri să înțeleagă proiectarea și să depaneze orice probleme care pot apărea. De asemenea, puteți adăuga note și adnotări la schema pentru a oferi informații suplimentare sau pentru a clarifica anumite aspecte ale designului.
3. Lista de materiale (BOM)
Lista de materiale este o listă a tuturor componentelor care sunt necesare pentru a construi placa de circuite HDI. Include informații precum numele componentei, numărul piesei, cantitatea și producătorul. O BOM bine organizată este esențială pentru achiziții, gestionarea stocurilor și asamblare.
Când creați BOM, asigurați-vă că ați verificat dublu toate numerele de piesă și specificațiile. Acest lucru ajută la prevenirea erorilor și asigură comandarea corectă a componentelor. De asemenea, puteți include informații suplimentare în BOM, cum ar fi link-ul fișei de date ale componentei sau orice instrucțiuni speciale de manipulare.
4. Desene de asamblare
Desenele de asamblare arată cum sunt plasate componentele pe placa de circuite HDI. Acestea includ detalii cum ar fi locațiile de amplasare a componentelor, orientarea și orice orificii sau plăcuțe de montare. Aceste desene sunt folosite de echipa de asamblare pentru a popula placa cu componente.
Este important să faceți desenele de asamblare cât mai clare posibil. Puteți utiliza diferite culori sau simboluri pentru a distinge diferitele tipuri de componente. De asemenea, ar trebui să includeți un desemnator de referință pentru fiecare componentă, care corespunde celui din schematică și din BOM.
Instrumente pentru crearea documentației
Există mai multe instrumente disponibile care vă pot ajuta să creați documentație precisă și detaliată pentru plăcile de circuite HDI.
1. Software de proiectare PCB
Majoritatea programelor de proiectare PCB, cum ar fi Altium Designer, Eagle și KiCad, au caracteristici încorporate pentru generarea documentației. Aceste instrumente vă permit să creați scheme, să generați BOM și să produceți desene de ansamblu direct din fișierele de proiectare. Ele oferă, de asemenea, opțiuni pentru personalizarea documentației pentru a satisface cerințele dumneavoastră specifice.
2. Sisteme de management al documentelor
Sistemele de gestionare a documentelor, cum ar fi SharePoint sau Google Drive, pot fi utilizate pentru a stoca și organiza documentația plăcii de circuite HDI. Aceste sisteme facilitează partajarea documentației cu membrii echipei, urmărirea modificărilor și asigurarea că toată lumea are acces la cea mai recentă versiune a documentelor.
Revizuire și validare
Odată ce ați creat documentația, este important să o revizuiți și să o validați. Aceasta implică verificarea erorilor, inconsecvențelor și informațiilor lipsă. Puteți solicita alți ingineri sau membri ai echipei să examineze documentația pentru a obține o perspectivă nouă.
De asemenea, puteți efectua o verificare a regulilor de proiectare (DRC) folosind software-ul dvs. de proiectare PCB. Acest lucru ajută la identificarea oricăror încălcări ale regulilor de proiectare, cum ar fi lățimi incorecte ale urmei sau mărimi. Rezolvând aceste probleme din timp, puteți evita greșelile costisitoare în timpul procesului de fabricație.
Concluzie
Crearea unei documentații precise și detaliate pentru plăcile de circuite HDI este un pas critic în procesul de dezvoltare a produsului. Se asigură că toți cei implicați în proiect înțeleg cerințele de proiectare și ajută la prevenirea erorilor și întârzierilor. Urmând sfaturile și cele mai bune practici prezentate în acest blog, puteți crea o documentație clară, cuprinzătoare și ușor de utilizat.

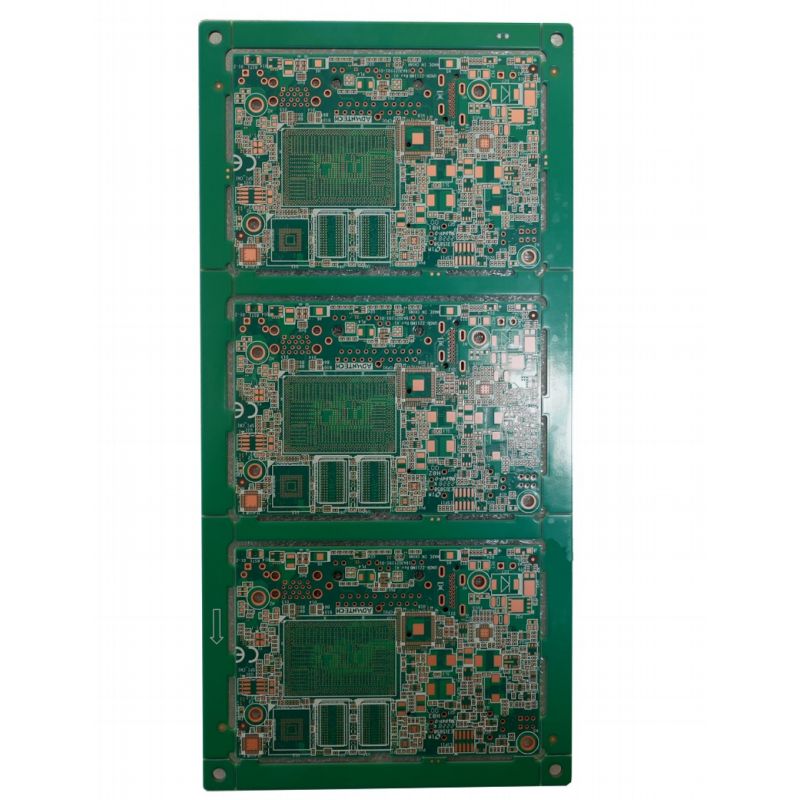

Dacă sunteți în căutarea plăcilor de circuite HDI de înaltă calitate, vă avem acoperit. De asemenea, oferim o gamă de alte tipuri de PCB-uri, cum ar fiÎnaltă frecvență PCB de mare viteză,PCB server AI, șiPCB Gold Finger. Dacă sunteți interesat să aflați mai multe sau să începeți o discuție privind achizițiile, nu ezitați să contactați. Suntem aici pentru a vă ajuta cu toate nevoile dumneavoastră de PCB.
Referințe
- „PCB Design for Dummies” de Dan Beaulieu
- „Design digital de mare viteză: un manual de magie neagră” de Howard Johnson și Martin Graham
- Documentație tehnică de la furnizorii de software de proiectare PCB, cum ar fi Altium, Eagle și KiCad.
